Bảo vệ lưới điện chia pha: Tại sao thiết bị điện tử hiện đại cần có bộ bảo vệ điện áp tiêu chuẩn chuyên dụng của Hoa Kỳ

Phán quyết trực tiếp về sự mất ổn định của lưới điện và bảo vệ nguồn điện tự động

Thiết bị điện hiện đại hoạt động trên lưới điện của Hoa Kỳ cần được bảo vệ tích cực vì các đường dây cung cấp tiện ích tiêu chuẩn vốn dễ bị tổn thương trước các dao động động vượt xa các tia sét đơn giản. A Bảo vệ điện áp tiêu chuẩn Hoa Kỳ là cơ chế phòng vệ không thể thiếu tích cực giám sát tiêu chuẩn 120V AC một pha (hoặc 240V chia pha), ngắt kết nối ngay lập tức các tải nhạy cảm khi điện áp giảm xuống dưới điện xoay chiều 104V (dưới điện áp) hoặc leo lên trên điện xoay chiều 132V (quá điện áp). Mặc dù các dải tăng áp tiêu chuẩn xử lý các xung đột biến năng lượng cao trong khoảng thời gian micro giây, nhưng chúng hoàn toàn không thể tiếp nhận các điều kiện quá điện áp và dưới điện áp kéo dài—thường được gọi là hiện tượng phồng điện và mất điện—có thể phá hủy máy nén của thiết bị, bảng điều khiển kỹ thuật số và nguồn điện ở chế độ chuyển mạch.

Để bảo đảm an toàn cho các tài sản dân dụng và thương mại nhẹ có giá trị, việc sử dụng bộ bảo vệ điện áp tự động, chuyên dụng có bộ hẹn giờ trễ tích hợp là phương pháp đáng tin cậy duy nhất để ngăn ngừa lỗi phần cứng hệ thống. Lưới điện thường xuyên gặp phải các hiện tượng bất thường khi chuyển đổi tải, suy giảm vật lý của lưới và các điều kiện "trung tính nổi". Những sự kiện này khiến thiết bị được kết nối bị dao động điện áp nghiêm trọng. Bằng cách thực thi ngắt kết nối vật lý cứng và đưa ra khoảng thời gian trễ để cho phép ổn định lưới điện, bộ bảo vệ điện áp ngăn chặn chu kỳ năng lượng nhanh chóng mang tính hủy diệt gây thiệt hại cho hàng nghìn máy nén và bộ điều khiển điện tử hàng năm.

Nếu không có hoạt động giám sát điện áp dựa trên rơ-le, các thiết bị sẽ có nguy cơ xuống cấp liên tục trong im lặng. Chủ nhà hoặc nhà điều hành thương mại điển hình ở Hoa Kỳ đã lầm tưởng rằng các dải bảo vệ chống đột biến điện tiêu chuẩn sẽ cung cấp phạm vi bảo hiểm hoàn chỉnh. Trong thực tế, một sự kiện quá điện áp kéo dài vài phút sẽ dễ dàng bỏ qua các bộ phận triệt tiêu thụ động này, dẫn đến hiện tượng thoát nhiệt cục bộ và hỏng bộ điều khiển ngay lập tức. Đầu tư vào thiết bị bảo vệ điện áp tự động chất lượng cao thể hiện một bước kỹ thuật phòng ngừa quan trọng nhằm ổn định việc cung cấp điện tại điểm tiêu thụ.

Giải mã kiến trúc lưới điện chia pha của Hoa Kỳ

Để hiểu tại sao việc bảo vệ điện áp lại quan trọng đến vậy ở Bắc Mỹ, người ta phải xem xét kiến trúc cụ thể của hệ thống phân phối điện của Hoa Kỳ. Hầu hết các công trình dân cư và thương mại nhẹ ở Hoa Kỳ đều được cung cấp điện một pha. Hệ thống chia pha 120V/240V , bắt nguồn từ cuộn thứ cấp của máy biến áp tiện ích có điểm trung tính ở giữa được nối đất ở lối vào dịch vụ. Thiết lập này cung cấp hai chân nóng 120V riêng biệt (Dòng 1 và Đường 2) lệch pha nhau 180 độ, bên cạnh một dây dẫn trung tính dùng chung.

Mối nguy hiểm của trung tính nổi

Tình trạng quá điện áp mãn tính nghiêm trọng nhất trong hệ thống phân pha của Hoa Kỳ xảy ra khi dây trung tính dùng chung bị xuống cấp, lỏng lẻo hoặc bị đứt hoàn toàn—một hiện tượng được biết đến trong kỹ thuật điện là hiện tượng nổi trung tính . Khi kết nối trung tính bị lỗi, điểm tham chiếu cho hai chân 120V sẽ bị mất. Điện áp trên mỗi chân không còn được kẹp ở mức 120V so với mặt đất; thay vào đó, điện áp phân chia trên hai đường dây dựa hoàn toàn vào tỷ lệ tải được kết nối.

Ví dụ: nếu Đường dây 1 có một thiết bị có trở kháng thấp đang chạy (chẳng hạn như lò vi sóng hoặc máy sưởi không gian) và Đường dây 2 có tải có trở kháng cao được kết nối (chẳng hạn như tivi hoặc bộ điều khiển đèn LED), thì điện áp trên Đường dây 2 có thể ngay lập tức tăng lên 180V AC hoặc cao hơn , trong khi Dòng 1 sụp đổ thành điện xoay chiều 60V . Trạng thái mất cân bằng này sẽ ngay lập tức làm hỏng các bảng điều khiển trên Đường dây 2 và khiến động cơ ngừng hoạt động trên Đường dây 1. Bộ bảo vệ đột biến tiêu chuẩn vẫn hoàn toàn thụ động trong sự kiện này vì điện áp không vượt quá ngưỡng kẹp của nó (thường là 330V hoặc cao hơn so với mặt đất). Chỉ có bộ bảo vệ điện áp chuyên dụng, liên tục đánh giá điện áp RMS (Root Mean Square), mới có thể phát hiện sự thay đổi này và cách ly các tải trước khi xảy ra hư hỏng.

Hơn nữa, các hoạt động điện lực cục bộ thường tạo ra những thay đổi nhất thời trong cân bằng lưới điện. Các khu công nghiệp chia sẻ đường dây phân phối với các khu dân cư khiến các mạch điện trong gia đình bị giật ngược cảm ứng khi bật hoặc tắt máy móc hạng nặng. Những biến động này có thể gây ra các đợt dâng điện cục bộ ở khoảng 140V AC trong vài giây—đủ lâu để phá vỡ các rào cản cách điện chính trong các thiết bị gia dụng nhưng đủ ngắn để thoát khỏi các cầu dao an toàn tiêu chuẩn.

Cơ chế hư hỏng quá điện áp và dưới điện áp

Sự bất thường về điện áp duy trì tấn công các thiết bị hiện đại theo hai cách khác nhau rõ rệt tùy thuộc vào việc đường dây đang chạy quá cao hay quá thấp. Hiểu được các cơ chế hư hỏng vật lý này sẽ chứng tỏ tại sao khả năng bảo vệ chống đột biến điện cơ bản là không đủ để đảm bảo an toàn cho toàn bộ hệ thống.

Suy thoái quá điện áp

Quá điện áp liên tục (điện áp vượt quá 132V AC trên đường dây danh định 120V) tạo ra dòng điện quá mức qua các mạch điện dung và điện trở, đẩy nhanh quá trình sinh nhiệt theo định luật Joule thứ nhất. Quá tải nhiệt này phá vỡ các lớp cách điện cực nhỏ trong chất bán dẫn, dẫn đến đoản mạch cục bộ trong các bộ điều khiển bộ vi xử lý. Ngoài ra, các biến trở tích hợp (MOV) trong thiết bị chống sét lan truyền cơ bản có thể quá nóng và hỏng hóc nghiêm trọng nếu tiếp xúc với tình trạng quá điện áp kéo dài, đôi khi gây ra nguy cơ hỏa hoạn cục bộ.

Dưới điện áp và hư hỏng động cơ

Điện áp thấp hoặc "mất điện" (khi điện áp giảm xuống dưới 104V AC), đặc biệt phá hủy các tải cảm ứng, bao gồm cả máy nén kín trong máy điều hòa không khí, tủ lạnh và máy bơm nhiệt. Động cơ cảm ứng dựa vào điện áp ổn định để tạo ra mômen từ cần thiết để quay. Khi điện áp hoạt động giảm xuống, độ trượt của động cơ tăng lên và nó phải hút hiện tại hơn đáng kể để đáp ứng nhu cầu tải cơ học. Sự gia tăng dòng điện này tạo ra ứng suất nhiệt nghiêm trọng trong cuộn dây động cơ, làm tan chảy lớp men cách điện mỏng bảo vệ.

Nếu điện áp giảm quá thấp, động cơ không thể vượt quá yêu cầu về mômen khởi động và rơi vào tình trạng trạng thái rôto bị khóa . Trong trường hợp rôto bị khóa, dòng điện tăng đột biến đến giá trị tối đa, nhanh chóng gây ra tình trạng quá tải nhiệt hoặc đốt cháy vĩnh viễn động cơ máy nén nếu các công tắc nhiệt đó không hoạt động.

Trong thiết bị điện tử kỹ thuật số, điện áp thấp có thể khiến các mạch logic chuyển sang trạng thái không xác định, dẫn đến hỏng dữ liệu, lỗi ghi bộ nhớ và sự cố hệ thống ngẫu nhiên. Bộ nguồn chuyển đổi chế độ (SMPS) sẽ cố gắng bù cho điện áp đầu vào thấp bằng cách tiêu thụ thêm dòng điện để duy trì công suất đầu ra cần thiết, gây áp lực lớn lên các bóng bán dẫn chuyển mạch chính và khiến chúng chạy ở nhiệt độ cao nguy hiểm.

Các thông số kỹ thuật chính của thiết bị bảo vệ điện áp tiêu chuẩn Hoa Kỳ

Khi đánh giá một bộ bảo vệ điện áp tiêu chuẩn của Hoa Kỳ để tích hợp cho khu dân cư hoặc thương mại, một số thông số kỹ thuật riêng biệt quyết định hiệu suất và độ tin cậy tại hiện trường của nó. Các giá trị tiêu chuẩn được điều chỉnh để phù hợp với ANSI C84.1, thiết lập mức điện áp ưu tiên cho các hệ thống điện xoay chiều ở Hoa Kỳ.

Sự tích hợp của một hẹn giờ trễ thông minh có thể điều chỉnh được cho là tính năng bảo vệ quan trọng nhất của các hệ thống này. Khi xảy ra sự cố bất thường trên lưới điện, đường dây tiện ích thường bị mất điện nhanh chóng, liên tục trong thời gian ngắn do các máy đóng lại tự động trên đường dây phân phối tiện ích cố gắng loại bỏ các sự cố nhất thời. Nếu không có bộ hẹn giờ trễ, một thiết bị tiêu chuẩn sẽ phải chịu chu kỳ năng lượng cháy nhanh.

Đối với các thiết bị sử dụng máy nén, điều này rất nguy hiểm. Nếu máy nén tủ lạnh bị tắt, khí làm lạnh vẫn ở áp suất cao ở phía xả của máy bơm. Nếu nguồn được bật lại ngay lập tức trong vòng vài giây, động cơ sẽ thiếu mô-men xoắn khởi động để quay trước áp suất đầu cao này, khiến nó hút dòng điện bị khóa rôto cho đến khi công tắc quá tải nhiệt bên trong của nó ngắt. A chu kỳ trễ tối thiểu 3 phút đảm bảo rằng áp suất môi chất lạnh đã được cân bằng hoàn toàn trước khi máy nén được phép khởi động lại, kéo dài đáng kể tuổi thọ hoạt động tổng thể của máy.

Bộ bảo vệ điện áp tiên tiến sử dụng bộ vi điều khiển kỹ thuật số lấy mẫu dạng sóng AC đến hàng trăm lần mỗi giây để tính toán điện áp True RMS. Điều này ngăn chặn sự vấp ngã sai lầm gây ra bởi sự biến dạng sóng hài trong thời gian ngắn hoặc dòng điện khởi động động cơ. Bộ vi điều khiển có thể phân biệt giữa hiện tượng sụt giảm chu kỳ phụ vô hại và hiện tượng mất điện dưới điện áp chính hãng, kéo dài, đảm bảo thời gian hoạt động của hệ thống ở mức cao đồng thời mang lại khả năng bảo vệ tối ưu.

Phân tích kỹ thuật so sánh các loại hình bảo vệ nguồn điện

Trên thị trường thường có sự nhầm lẫn về sự khác biệt giữa các thiết bị bảo vệ đột biến tiêu chuẩn (SPD), bộ bảo vệ điện áp tự động (AVP) và nguồn điện liên tục (UPS). Mỗi công nghệ nhắm đến một sự bất thường của lưới về cơ bản khác nhau.

Thiết bị bảo vệ sốc điện (SPD)

SPD được thiết kế để xử lý các xung điện áp từ nano giây đến micro giây do sét hoặc các sự kiện chuyển mạch cảm ứng gây ra. Họ sử dụng Biến thể oxit kim loại (MOV) để chuyển năng lượng điện áp cao dư thừa trực tiếp xuống đường dẫn trên mặt đất. Tuy nhiên, SPD không thể điều chỉnh điện áp. Nếu điện áp đường dây lưới tăng lên 145V AC và duy trì ở đó trong vài phút hoặc vài giờ, SPD sẽ cho phép điện áp phá hủy đó truyền trực tiếp đến tải hoặc quá nóng và cháy khi cố gắng kẹp nguồn điện tăng liên tục.

Bộ bảo vệ điện áp tự động (AVP)

AVP là rơle giám sát hoạt động. Chúng không cố gắng ngăn chặn hoặc hấp thụ quá điện áp kéo dài. Thay vào đó, chúng hoạt động như những công tắc điện tử tốc độ cao. Khi điện áp thời điểm vượt ra ngoài giới hạn vận hành an toàn, rơle từ hoặc trạng thái rắn bên trong sẽ mở mạch về mặt vật lý, cách ly tải. Chúng không yêu cầu vật tư tiêu hao và không bị suy giảm theo thời gian khi ngắt kết nối các sự kiện điện áp cao.

Nguồn cung cấp điện liên tục (UPS)

UPS cung cấp nguồn điện dự phòng hoạt động bằng cách sử dụng pin axit chì hoặc pin lithium bên trong. Hệ thống UPS trực tuyến chuyển đổi kép cung cấp mức độ bảo vệ cao nhất bằng cách liên tục chỉnh lưu AC thành DC và sau đó đảo ngược trở lại thành sóng hình sin AC sạch, cách ly. Mặc dù có hiệu quả cao nhưng chúng đắt tiền, kích thước lớn, cần thay pin thường xuyên và có giá thành quá cao đối với các ứng dụng thiết bị lớn như hệ thống HVAC, điện lạnh thương mại và máy móc cơ giới hạng nặng.

Đánh giá các loại hình hệ thống: So sánh thiết bị

Để hỗ trợ các kỹ sư và người quản lý cơ sở trong việc lựa chọn chiến lược bảo vệ thích hợp, bảng sau đây so sánh cách mỗi công nghệ xử lý các sự kiện lưới điện chung.

Như chi tiết trong Bảng 2, sơ đồ bảo vệ cân bằng thường kết hợp cả SPD và AVP. Trong thiết kế điện hiện đại, SPD được lắp đặt ở bảng điều khiển chính để hấp thụ các xung năng lượng cực cao từ sét, trong khi các AVP hạ lưu được triển khai tại các thiết bị riêng lẻ để bảo vệ chúng khỏi mất điện, trung tính nổi và tăng đột biến khi phục hồi tiện ích. Cấu hình phân lớp này được gọi là "chiến lược bảo vệ điện áp và đột biến phối hợp", giúp tối ưu hóa cả tuổi thọ của thiết bị và an toàn vận hành.

Chiến lược lắp đặt tối ưu: Điểm sử dụng so với Toàn bộ ngôi nhà

Việc thực hiện bảo vệ điện áp hiệu quả đòi hỏi một cách tiếp cận mang tính chiến lược, đa tầng. Tùy thuộc vào ngân sách, công suất sử dụng của tòa nhà và mật độ thiết bị quan trọng, các hệ thống được triển khai tại lối vào dịch vụ điện chính hoặc trực tiếp tại các thiết bị có giá trị cao riêng lẻ.

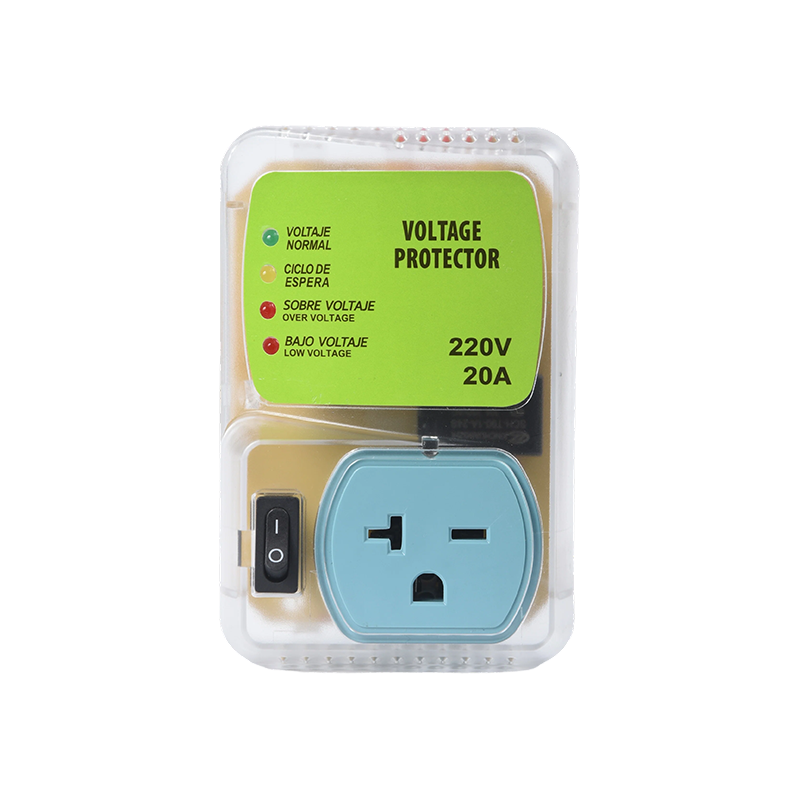

Bộ bảo vệ điện áp plug-in tại điểm sử dụng

Đối với các thiết bị tiêu dùng có giá trị cao riêng lẻ—chẳng hạn như tủ lạnh thông minh, máy giặt và lò vi sóng—các thiết bị bảo vệ tại điểm sử dụng mang lại giải pháp cắm và chạy hiệu quả cao. Các thiết bị nhỏ gọn này cắm trực tiếp vào ổ cắm NEMA 5-15R hoặc 5-20R tiêu chuẩn. Sau đó, thiết bị được kết nối trực tiếp vào ổ cắm đầu ra của bộ bảo vệ. Các thiết bị này thường có thời gian trễ do người dùng lập trình và màn hình kỹ thuật số rõ ràng hiển thị điện áp và dòng điện theo thời gian thực, cho phép người dùng xác minh tình trạng đường dây trong nháy mắt.

Rơle giám sát điện áp cho toàn bộ ngôi nhà gắn trên bảng điều khiển

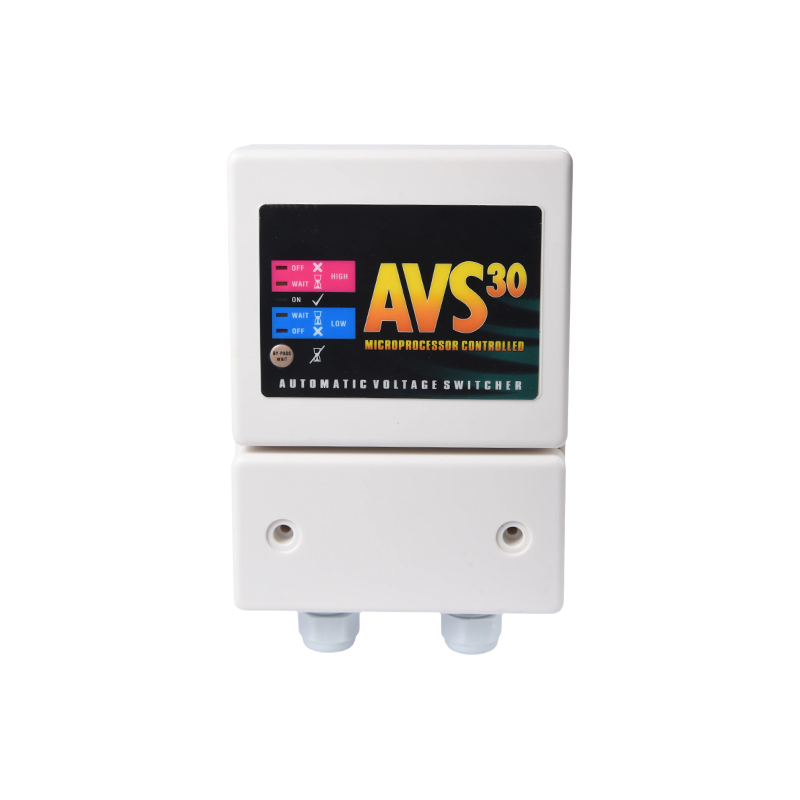

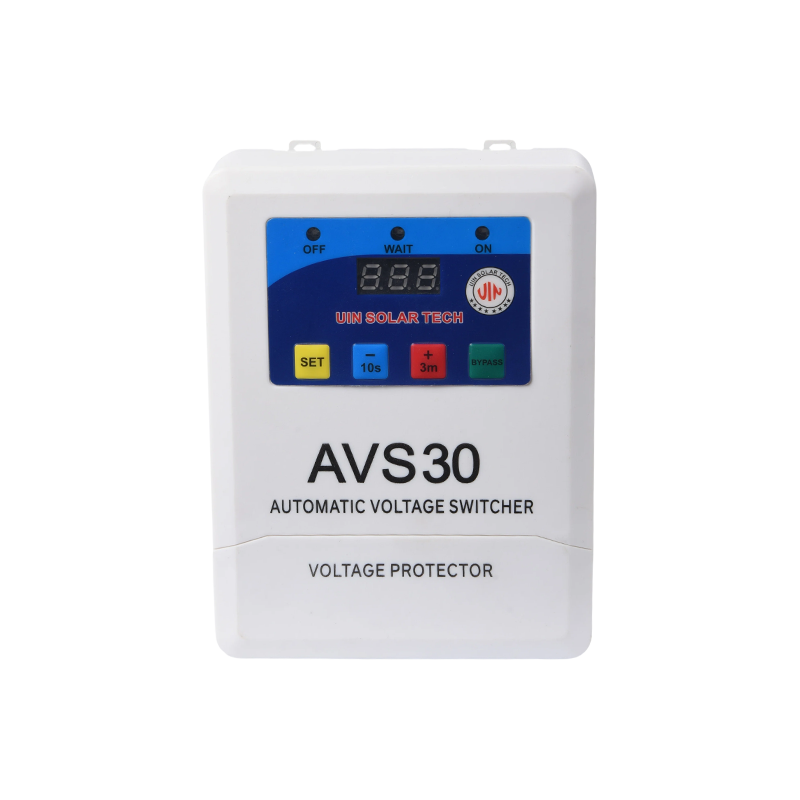

Để đảm bảo an toàn cho toàn bộ cơ sở hoặc nơi cư trú, rơle giám sát điện áp nhiều pha gắn trên bảng điều khiển được lắp đặt ngay cạnh bảng điện chính. Các thiết bị cấp công nghiệp này giám sát điện áp đường dây đến và điều khiển công tắc tơ từ tính công suất cao, công suất cao.

Khi điện áp nguồn đến thay đổi ngoài các thông số danh định, rơle giám sát sẽ ngắt điện cuộn dây của công tắc tơ, ngay lập tức ngắt kết nối toàn bộ bảng điện khỏi lưới điện. Cấu hình này rất được khuyến khích sử dụng cho các vị trí thường xuyên có bão, mất điện luân phiên hoặc cơ sở hạ tầng lưới điện có nhiều biến đổi. Các thiết bị bảo vệ toàn bộ ngôi nhà phải được lắp đặt bởi thợ điện được cấp phép vì chúng giao tiếp trực tiếp với các đường dây trung chuyển dịch vụ chính trước cầu dao nhánh.

Tiêu chuẩn An toàn và Tuân thủ Bộ luật Điện Quốc gia (NEC)

Bất kỳ phần cứng bảo vệ điện áp nào được tích hợp vào hệ thống dây điện cố định của tòa nhà Hoa Kỳ đều phải tuân thủ các quy định xây dựng của địa phương và quốc gia. Bộ luật Điện Quốc gia (NEC) đã tăng dần các yêu cầu đối với thiết bị chất lượng điện để cải thiện độ an toàn và bảo vệ hệ thống tòa nhà khỏi sự cố điện.

1. Điều 242 của NEC (Bảo vệ quá áp): Quản lý việc lắp đặt chính xác các hệ thống giám sát điện áp và bảo vệ đột biến. Theo các lần lặp lại gần đây của NEC, việc bảo vệ chống đột biến điện cho toàn bộ ngôi nhà là bắt buộc đối với các dịch vụ dân cư mới và nâng cấp dịch vụ. Việc kết hợp hệ thống giám sát điện áp quá mức cùng với khả năng bảo vệ đột biến cần thiết sẽ đảm bảo bảo vệ hệ thống toàn diện.
2. Tiêu chuẩn Phòng thí nghiệm Bảo lãnh (UL) 1449: Chứng nhận này rất cần thiết đối với bất kỳ thiết bị nào cung cấp khả năng ngăn chặn đột biến điện áp nhất thời. Đảm bảo bất kỳ thiết bị nào được chỉ định làm bộ bảo vệ điện áp cũng có danh sách UL 1449 để đảm bảo các bộ phận ngăn chặn đột biến bên trong của thiết bị có thể chịu được các xung điện áp quá mức, nhất thời một cách an toàn.
3. UL 508 (Thiết bị điều khiển công nghiệp): Rơle ngắt điện áp tự động, gắn trên bảng điều khiển phải đáp ứng các tiêu chuẩn UL 508, xác nhận rằng các tiếp điểm chuyển mạch bên trong có thể xử lý một cách an toàn các tải cảm ứng và điện trở có công suất cao mà không bị rỗ hoặc hàn tiếp xúc sớm.

Việc lựa chọn thiết bị được chứng nhận bởi các phòng thử nghiệm độc lập sẽ đảm bảo rằng các bộ phận điện bên trong bộ bảo vệ được chế tạo bằng nhựa nhiệt dẻo chống cháy và được đánh giá là có thể tồn tại trước dòng điện sự cố tiềm ẩn của hệ thống điện. Trong các cơ sở thương mại, việc sử dụng thiết bị bảo vệ không được chứng nhận có thể vi phạm chính sách bảo hiểm và dẫn đến các vấn đề về tuân thủ của Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp (OSHA) trong quá trình kiểm tra an toàn điện định kỳ.

Tài liệu tham khảo

1. Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) C84.1-2020: Hệ thống và thiết bị điện - Xếp hạng điện áp (60 Hertz) .

2. Hiệp hội phòng cháy chữa cháy quốc gia (NFPA): NFPA 70: Mã điện quốc gia (NEC) , Điều 242 và các tiêu chuẩn liên quan về nhà ở.

3. Phòng thí nghiệm bảo lãnh (UL): Tiêu chuẩn UL 1449 cho thiết bị bảo vệ chống sét và Tiêu chuẩn UL 508 cho thiết bị điều khiển công nghiệp .

4. Sách xanh của Viện Kỹ sư Điện và Điện tử (IEEE) (Std 1015-2006): Thực hành được khuyến nghị của IEEE để ứng dụng điện tử công suất trong hệ thống điện công nghiệp và thương mại .
